起源の場所:
安徽省、中国
ブランド名:
WNK
証明:
ATEX Ex ia IIC T4, CE, ROHS, ISO 9001:2015
モデル番号:
WNK8010-ATEX-RS
書類:

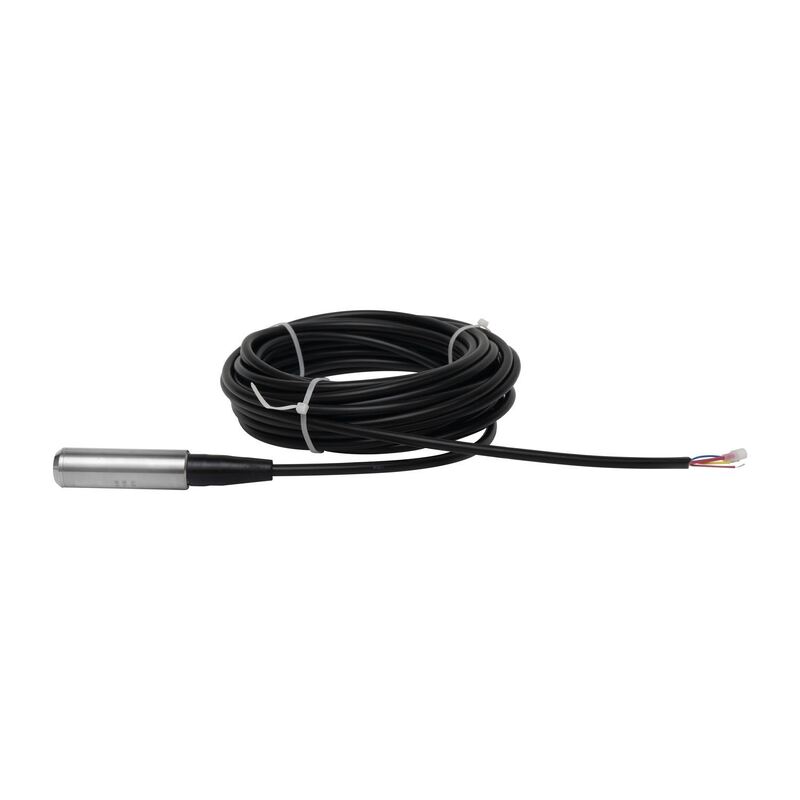

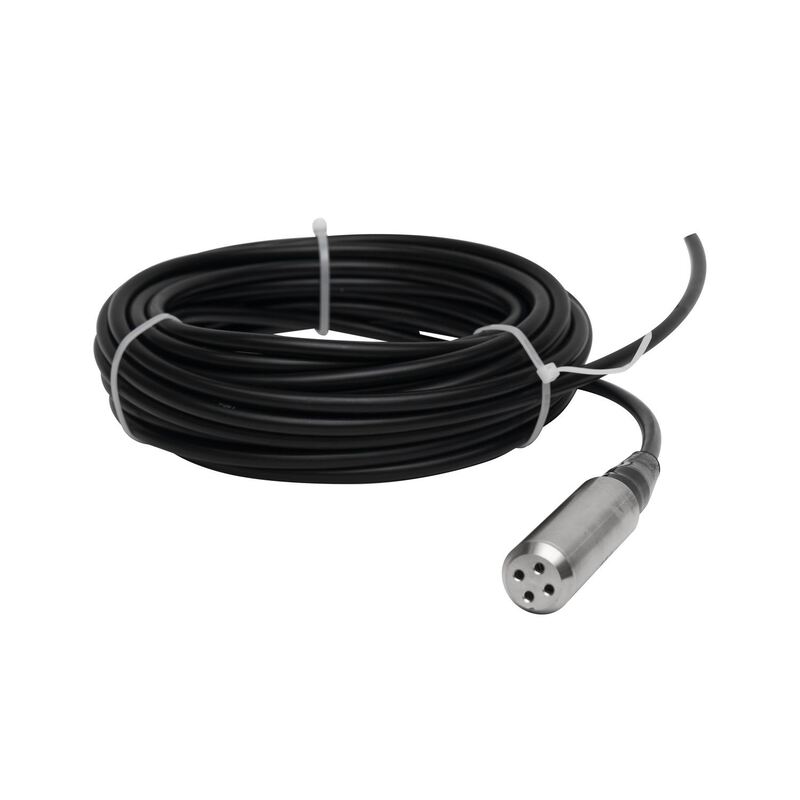

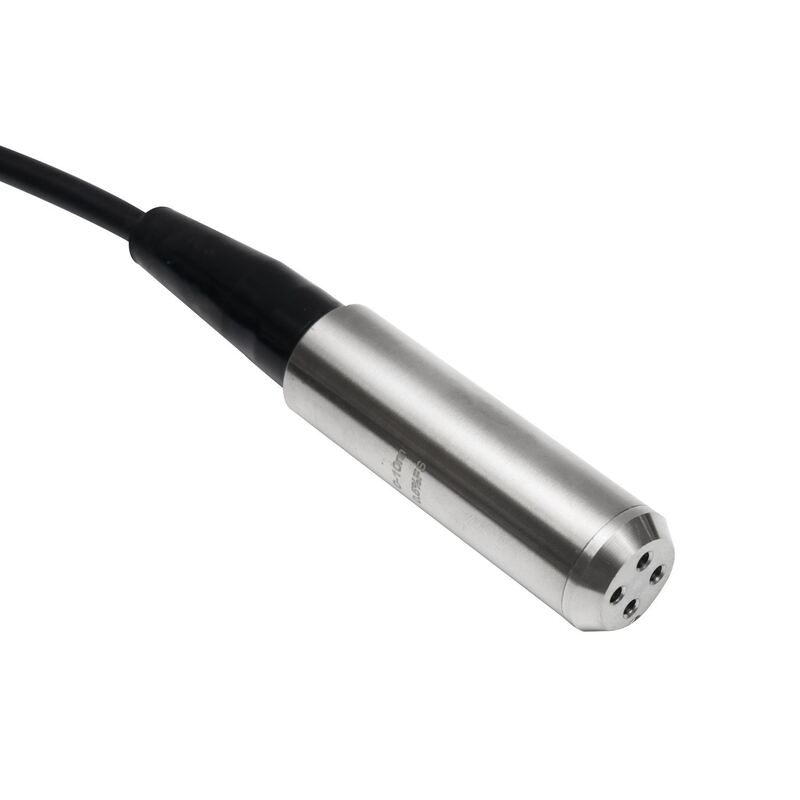

についてWNK8010-ATEX-RS 防爆レベルトランスミッターATEX内在安全認証と RS485 Modbus RTU デジタル通信を組み合わせ,危険な農業および産業環境におけるマルチセンサネットワークを備えています. 認定ATEX Ex ia IIC T4 グラフゾーン0のガス環境や IP68で 200mまで潜水できるため RS485バスの最大32台のセンサーを搭載し 複数の井戸の灌水監視やタンクファームの配線コストを大幅に削減します爆発防護が義務付けられている地下水網.
| モデル | WNK8010-TT |
| レベル範囲 | 0-1mから0-200mH2O |
| 出力信号 | RS485 Modbus RTU (4-20mAオプション) |
| 爆発防止 | ATEX エクサ IIC T4 ガ / エクサ IIIC T135°C Da |
| モッドバスプロトコル | RTUモード 1200-115200bps アドレス 1-247 |
| 精度 | 0.5%FS (0.25%FSオプション) |
| 電源 | 8-32V DC (ATEX IS バリア経由) |
| 保護クラス | IP68 |
| 住宅用材料 | 316Lステンレス鋼 |
| ケーブル材料 | カーブラーコアを持つPUR/PTFE換気ケーブル |
| バス容量 | RS485セグメントあたり最大32のセンサー |
| 動作温度 | -20~70°C |
| 応答時間 | ≤10ms |
| 超負荷容量 | 200%FS |
| 長期的安定性 | ±0.2%FS/年 |
| 測定されたメディア | 水,地下水,灌?? 水,軽化学品 |
| 認証 | ATEX,CE,ROHS,ISO 9001:2015 |
| 登録 | 機能 | 記述 |
|---|---|---|
| 40001-40002 | 読む (03/04) | レベル値 (32 ビット浮動,H2Oメートル) |
| 40003-40004 | 読む (03/04) | 温度 (32 ビット浮動,°C) |
| 40005 | 読む (03/04) | センサーの状態と診断 |
| 40010〜40011 | 読み書き (03/06/16) | ゼロオフセット調整 (32ビットフロート) |
| 40020 | 読み書き (03/06) | Modbus スレーブ アドレス (1-247, デフォルト 1) |
| 40021 | 読み書き (03/06) | バウドレートのコード (0-7,デフォルト 4=9600) |
Q: RS485ネットワークで 接続できるセンサーは?
A: リピーターなしでRS485セグメントあたり最大32個のWNK8010-TT ATEX-RSセンサーまで.RS485リピーターでは,247個のセンサーのネットワークが可能です.それぞれが1-247からユニークなModbusアドレスを持っています.
Q:RS485も ATEXバリアを通過する必要があるのか?
A: はい.RS485通信線は,RS485信号のために設計された ATEX IS 認証されたバリアを通過する必要があります.信頼性の高いModbus通信のためにRS485差差信号の整合性を保持するバリアモデルをお勧めします.
Q: 4-20mAのシステムに 改装できますか?
A:はい.WNK8010-ATEX-RSは,同時 RS485 + 4-20mA 出力で注文できます.既存の 4-20mA コントローラーとの互換性を維持しながら,デジタル Modbus モニタリングを追加することができます.
Q: RS485 Modbus の最大ケーブル距離は?
A: 適切な扭曲ペアシールドケーブルで9600バードで最大1200メートルまで.より長い距離では,Modbus-to-fiberまたはModbus-to-4Gゲートウェイがネットワークを無期限に拡張することができます.
Q: 最小注文量は?
A: 評価とプロトコルテストのために1点からの注文を受け付けます. ATEX認証のドキュメントには2-3週間のリードタイムが必要です.
