WNK ATEX 防爆 IP68 防水水位センサー 農業灌漑深井戸システム用 4-20mA

WNK ATEX防爆IP68水中水位センサー（農業灌漑用）

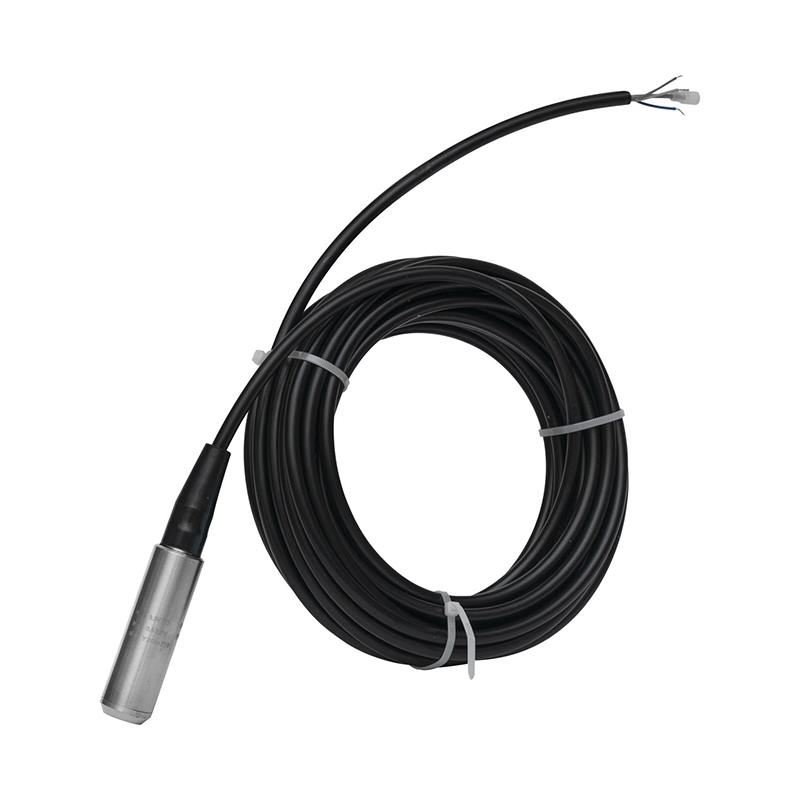

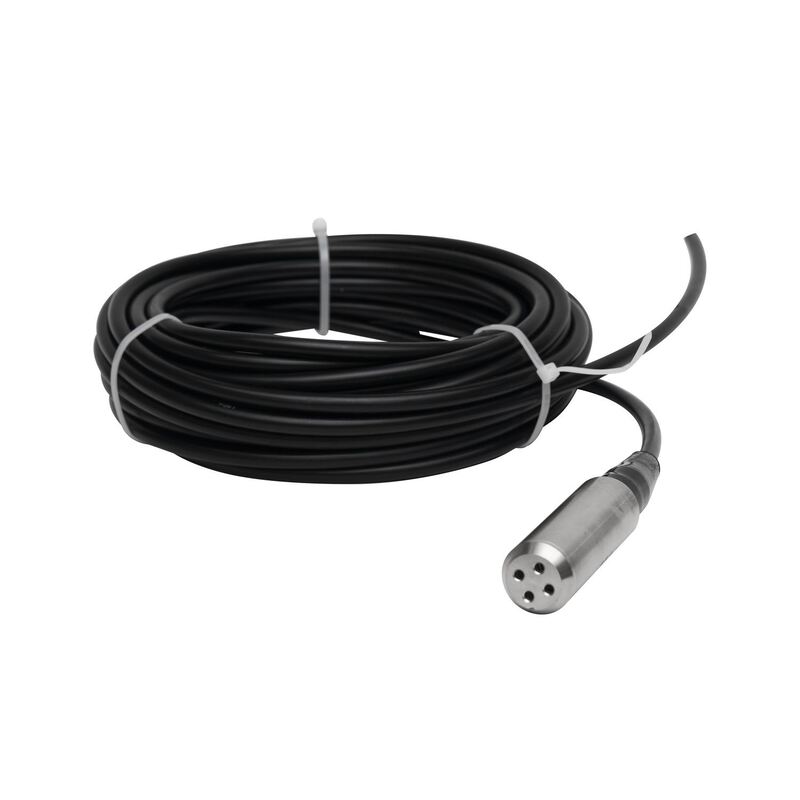

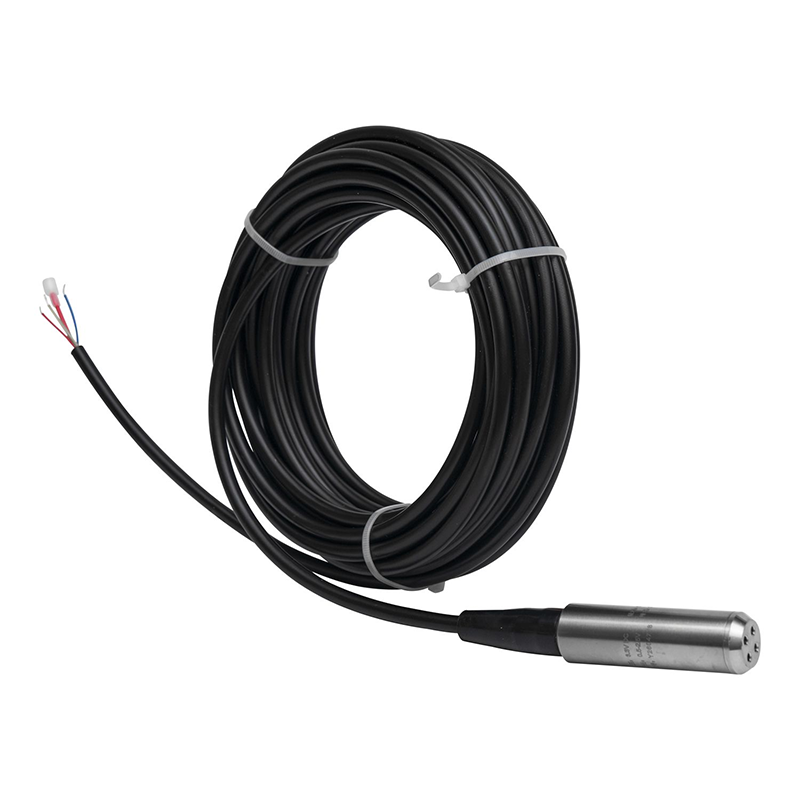

「WNK8010-ATEX防爆水位センサー」は、農業灌漑、深井戸ポンプ場、地下水モニタリングなどの危険区域用途向けに設計された、認証済みの本質安全防爆型水中レベルトランスミッターです。 ATEX Ex ia IIC T4 Ga認証を取得しており、ゾーン0/1/2のガス雰囲気での使用が可能です。また、IP68の完全水中構造により、可燃性ガスや蒸気が存在する可能性のある環境（ディーゼル発電機室、バイオガス影響下の地下水、肥料貯蔵エリアなど）でも、信頼性の高い4-20mAレベル測定を提供します。

ATEX認証本質安全防爆

• ATEX Ex ia IIC T4 Ga: ゾーン0（ガス）での連続使用が認証されています。これは、常に存在する爆発性雰囲気に対する最も高いレベルの防爆保護です。
• Ex ia IIIC T135℃ Da: 可燃性粉塵環境（ゾーン20/21/22）でも認証されており、穀物サイロや肥料貯蔵のモニタリングに適しています。
• 本質安全防爆設計: 低消費電力の4-20mAループと必須の安全バリアにより、水素（IIC）を含むすべてのガスグループの着火閾値を下回るエネルギー制限を実現します。
• マーキングとトレーサビリティ: 各センサーには、ATEX証明書番号、Exマーキング、および一意のシリアル番号がレーザー刻印されており、完全な監査コンプライアンスに対応します。

農業灌漑向け設計

• 深井戸ポンプ場: 最大200mの深さの井戸で水位を監視し、水中ポンプの空転による損傷を防ぎます。
• 灌漑用水路・貯水池: 自動灌漑スケジューリングと水資源管理のための連続レベルモニタリング
• 地下水観測井: 地下水レベルの追跡、コンプライアンス報告、持続可能な取水管理のための長期安定測定
• 熱帯・屋外対応: IP68シーリングされた316Lハウジングと耐UVポリウレタンケーブルは、屋外設置での日光、雨、浸水に耐えます。

技術仕様

用途

• 農業用深井戸: 遠隔地の農場での灌漑井戸のポンプ保護と水位制御
• 灌漑ポンプ場: 可燃性蒸気が蓄積する可能性のあるディーゼルまたは電動ポンプハウスでの吸込および吐出レベル監視
• 地下水モニタリング: 環境コンプライアンスと水利権管理のための連続地下水レベル記録
• 貯水池・水路システム: 灌漑地区配水網のための地表水位監視
• 肥料貯蔵エリア: ゾーン22の粉塵爆発雰囲気での液体肥料タンクレベル監視

設置上の注意

• センサーと制御室機器の間には、認証済みのATEX本質安全防爆バリア（ツェナーバリアまたはガルバニックアイソレータ）を使用する必要があります。
• 最大ケーブル長は、ISバリア仕様に基づくループ抵抗によって制限されます（適切なバリア選択により通常最大1000m）。
• ベントケーブルは、湿気の侵入を防ぐために、非危険区域または承認されたベント装置を介して終端する必要があります。
• ケーブル懸垂設置を推奨します。オプションで1インチNPTまたはフランジ取り付けアダプターが利用可能です。

品質とコンプライアンス

• 通知機関によるATEX認証、完全な型式試験証明書付き
• ISO 9001:2015製造、完全な材料トレーサビリティ
• 全ユニットで100%温度補償および個別校正済み
• 全ユニットで48時間の水中バーンインテスト実施
• 非人為的損害に対する12ヶ月保証

よくある質問

Q: ATEX Ex ia IIC T4とはどういう意味ですか？
A: これは、センサーがゾーン0（連続的な爆発性雰囲気）で使用するために本質安全防爆（ia）認証を受けており、ガスグループIIC（最も着火しやすいガスである水素やアセチレンを含む）で、最大表面温度が135℃（T4クラス）であることを意味します。これは、爆発性ガス雰囲気における電気機器の最高の安全レベルです。

Q: 特別な配線やバリアが必要ですか？
A: はい。センサーは、認証済みのATEX本質安全防爆バリア（ツェナーバリアまたはガルバニックアイソレータ）を介して接続する必要があります。ご要望に応じて、Pepperl+Fuchs、MTL、またはStahlの互換性のあるバリアモデルをお勧めできます。

Q: このセンサーは、畜産農場近くのバイオガス環境で使用できますか？
A: はい。ATEX IIC認証は、バイオガスに一般的に見られるメタンや硫化水素をカバーしており、農場での嫌気性消化装置やバイオガス回収システムでの監視用途に適しています。

Q: 最低注文数量は？
A: 評価用に1個からの注文を受け付けています。ATEX認証センサーは、認証書類作成のために2～3週間のリードタイムが必要です。
